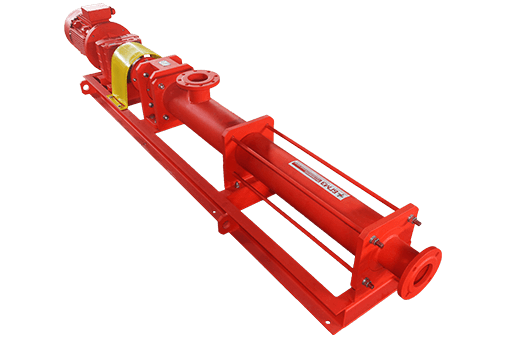

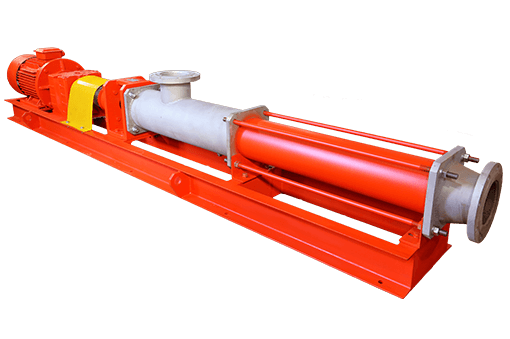

Горизонтальные промышленные насосы

Общая информация

Производительность от 0,5 до 200 м3

Дифференциальное давление на выходе от 6 до 24 бар

Мощность привода от 0,75 до 55,0 кВт

Частота вращения ротора от 78 до 578 об/мин

Винтовые насосы Белгородского гидромеханического завода (БГМЗ) серии SP-H являются идеальным решением для перекачивания различных сред, в т.ч. агрессивных, газосодержащих, абразивных, а также сред с наивысшей степенью вязкости с консистенцией не способной к текучести. Данный вид насосного оборудования по-своему уникален. Винтовые горизонтальные насосы объемного типа успешно справляются с перекачиванием жидких веществ с содержанием твердых фракций. Насосы SP-H обладают высокой надёжностью, они  экономичны и просты в эксплуатации, обладают высокой ремонтопригодностью.

Универсальность системы насосных агрегатов серии SP объединяет многие положительные свойства других видов насосов:

  • не имеет всасывающего и напорного клапанов – бесклапанная конструкция;
  • число оборотов ротора пропорционально величине подачи при стабильном давлении;
  • возможность менять направление потока жидкости (при комплектации специальным мотор-редуктором по согласованию с заказчиком);
  • имеет самовсасывающую способность до 8м;
  • перекачивание неоднородных, газосодержащих и абразивных сред, таких, которые содержат прочные и волокнистые вещества с консистенцией, не способной к текучести;
  • перекачивает высоковязкие среды;
  • возможность применения для дозирования;
  • не вспенивает перекачиваемое вещество;
  • работоспособность с различными углами наклона.
Особенности и преимущества

Основными преимуществами при выборе винтовых насосных агрегатов являются следующие факторы:

  • насосный агрегат способен перекачивать многофазные смеси не разрушая их структуру;
  • отсутствует срыв подачи, как и преломление в напорной характеристике, при уменьшении или увеличении оборотов – плавная работа при снижении производительности;
  • работа с различными углами наклона в плоскостях не влияет на работоспособность агрегата;
  • надежные уплотнения при отсутствии каких-либо утечек;
  • высокий межремонтный период основных рабочих органов;
  • насосы не кавитируют при прохождении воздушных и газовых пробок;
  • низкое потребление электроэнергии при выполнении аналогичных задач в сравнении с другим насосным оборудованием;
  • частота вращения минимальная, что увеличивает срок службы насосного агрегата;
  • высокая ремонтопригодность, не требуется выезд специальных сервисных служб производителя;
  • возможность контроля производительности при постоянном давлении;
  • низкий уровень шума.

Принцип работы винтового насосного агрегата

Принцип перекачивания заключается в перемещении среды путем периодического вытеснения постоянного объема, заключенного в герметичных камерах между ротором и статором. При вращении ротора полость со стороны всасывания увеличивается в объеме, и в ней создается разрежение, под действием разрежения транспортируемая среда заполняет образующуюся полость. При дальнейшем вращении и перемещении хода винтовой линии полость закрывается, и транспортируемая среда перемещается ротором вдоль оси статора в сторону нагнетания.

Привод винта героторной пары осуществляется мотор-редуктором посредством шарнира. Соединение шарнира с валом мотор-редуктора и винтом героторной пары – пальцевое или карданное.

Насосные агрегаты серии SP работают в направлении вращения приводного вала, указанном на фирменной табличке стрелкой. Все детали, соприкасающиеся с перекачиваемой жидкостью, изготовлены из стали 20, 40Х13 или 12Х18Н10Т (оговаривается при заказе или подборе насоса). Статор изготовлен из эластомера. Эластомер поставляется в зависимости от перекачиваемой среды: пищевой, маслобензостойкий или абразивостойкий.

Насосные агрегаты SP являются вращающимися объемными насосами. Основными деталями, которые определяют рабочий процесс, являются вращающаяся часть – «ротор» и неподвижная – «статор». Естественный износ соприкасающихся поверхностей зависит от количества, размеров и твердости включений.

Ротор имеет форму внешней однозаходной спирали и изготавливается из высокопрочной стали, имеющей повышенную твердость. Статор представляет собой внутреннюю двухзаходную спираль и состоит из металлического кожуха и соединенного с ним эластомера. При вращении ротора в статоре перекачиваемое вещество постоянно передвигается от стороны входа в сторону выхода.



Конструкция винтового насосного агрегата

Конструктивно насосные агрегаты серии SP состоят из: приводного мотор-редуктора или мотор-вариатора, переходной стойки, героторной пары (статор + ротор), входного патрубка (горловины) (насосный агрегат SP-H), выходного напорного патрубка (насосный агрегат SP-H), камеры, шарнира и уплотнительного устройства вала.

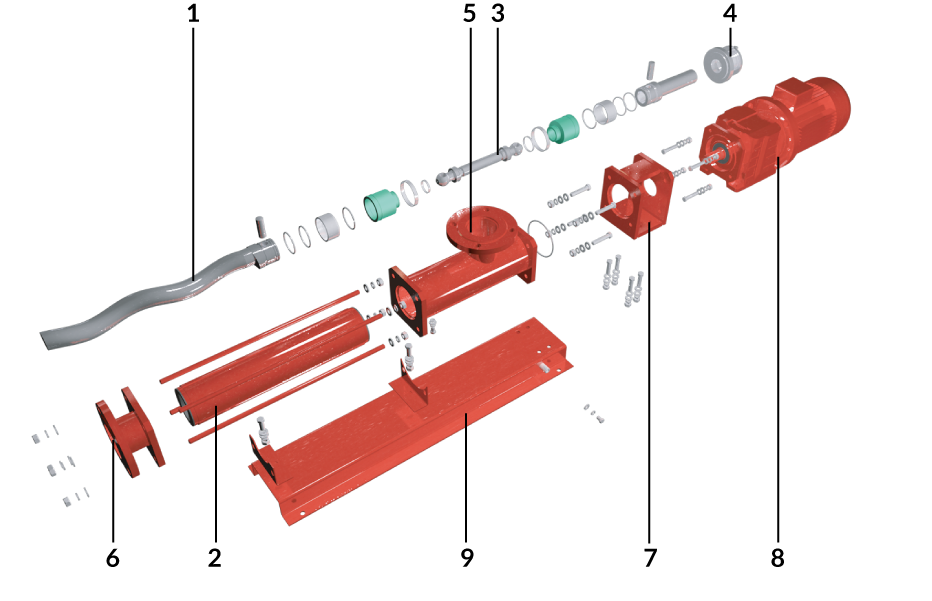

Внешний вид и составные части винтового насоса указаны на рис.

Ротор представляет собой внешнюю однозаходную спираль с поперечным сечением, смещенным на величину эксцентриситета от оси.

Статор представляет собой внутреннюю двухзаходную спираль,  выполненную из эластомера, нераздельно соединенного с металлической обоймой (гильзой).

Вал обеспечивает передачу крутящего момента к ротору, имеет высокую стойкость к износу. Возможно установка шнекового питателя.

Уплотнение вала может быть следующих типов: обслуживаемый сальник, одинарное торцевое, двойное торцевое по API.

Шарнирный узел отрабатывает эксцентриситет ротора, заполнен смазкой, имеет герметичную конструкцию.

Вход в зависимости от модели агрегата и желания заказчика выполнен в виде патрубка с фланцем или быстроразъемного соединения «гайка», либо входной прямоугольной горловины.


Выход в зависимости от модели агрегата и желания заказчика выполнен в виде патрубка с фланцем, либо быстроразъемного соединения «гайка».

Стойка является станиной для крепления привода и камеры.

Привод мотор-редуктор или мотор-вариатор, придающий необходимую частоту вращения ротору и шарнирному узлу.

Рама обеспечивает необходимую точность монтажа всех конструктивных элементов насоса.

В состав насосного агрегата входят:

  • насос винтовой;
  • редуктор понижающий;
  • электродвигатель;
  • рама (насосный агрегат SP-H);
  • установочный фланец (SP-V).

В комплект поставки входят:

  • агрегат винтовой насосный в сборе;
  • паспорт винтового агрегата;
  • руководство по эксплуатации к винтовому агрегату;
  • паспорт, руководство по эксплуатации редуктора (при наличии);
  • паспорт на электродвигатель (при наличии);

По требованию заказчика за отдельную плату по соответствующему договору может поставляться ремонтный комплект ЗИП, преобразователь частоты, защита от холостого хода, узел защиты от избыточного давления.

Структура обозначения винтовых насосных агрегатов серии SP-H
SP
|
1
-H
|
2
-38
|
3
-01
|
4
.SS
|
5
.01
|
6
 (Ex)
|
7
  1. SP – маркировка производителя
  2. H – горизонтальная компоновка насосного агрегата
  3. Диаметр ротора
  4. Геометрия винтовой пары
  5. Вариант исполнения:
    S – общепромышленное;
    SS – нержавеющее.
  6. Тип уплотнения вала:
    01 – одинарное торцевое уплотнение;
    02 – двойное торцевое уплотнение;
    03 – двойное торцевое уплотнение по API;
    04 – обслуживаемый сальник.
  7. Взрывобезопасный привод
